Versionando esquemas de Avro con Schema Registry y Kafka.

En el post anterior se explicó el funcionamiento del Schema Registry con Kafka y los tipos de compatibilidades que ofrece desde un punto de vista teórico. En este post tenemos como objetivo entender mejor la evolución de los esquemas, pero de forma práctica interactuando con Kafka.

Configurando el entorno

En este caso vamos a utilizar dos recursos: un cluster de kafka y Confluent. Como requisito previo es necesario tener instalado docker y docker compose.

Para configurar las herramientas simplemente se necesita:

1. Un cluster de kafka utilizando Docker Compose con la imagen docker de fast-data-dev en la que se incluye: Kafka, Schema Registry y Rest Proxy.

Este es el fichero docker-compose.yml:

version: '2'
services:
  # kafka cluster.
  kafka-cluster:
    image: landoop/fast-data-dev:cp3.3.0
    environment:
      ADV_HOST: 127.0.0.1
      RUNTESTS: 0
      FORWARDLOGS: 0
      SAMPLEDATA: 0
    ports:
      - 2181:2181                 # Zookeeper
      - 3030:3030                 # Landoop UI
      - 8081-8083:8081-8083       # REST Proxy, Schema Registry, Kafka Connect ports
      - 9581-9585:9581-9585       # JMX Ports
      - 9092:9092                 # Kafka Broker

Con este fichero simplemente se puede levantar el cluster con el comando:

docker-compose up

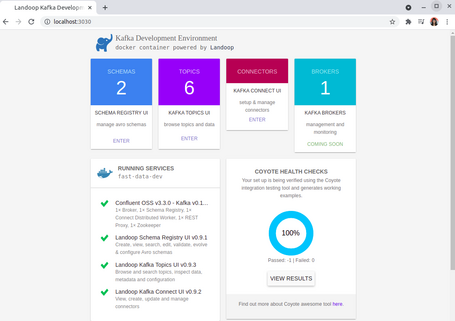

Al entrar desde un navegador a localhost:3030 podéis ver la consola de administración.

2. Utilizar Confluent para producir y consumir mensajes por línea de comandos. Para hacerlo utilizaremos docker una vez más, en este caso con esta imagen y para utilizarla simplemente es necesario ejecutar el siguiente comando:

docker run -it --rm --net=host confluentinc/cp-schema-registry:5.5.5 bash

Una vez levantado el contenedor podemos ejecutar los comandos:

• kafka-avro-console-consumer -> para consumir mensajes de un topic de Kafka
• kafka-avro-console-producer -> para escribir mensajes a un topic de Kafka

Esta forma de producir y consumir mensajes de Kafka no es un método productivo, lo normal es tener clientes en un lenguaje como Java, pero sí sirve para entender los conceptos principales como es este caso.

Compatibilidad forward

1. El primer paso es tener arrancado el cluster de Kafka con el fichero de docker compose anterior.

2. Generar un esquema Avro en Schema Registry. Utilizaremos el mismo esquema de ejemplo de una línea de log del ejemplo del post anterior. Para hacerlo:

• Se accede al registry en: http://localhost:3030/schema-registry-ui/#/

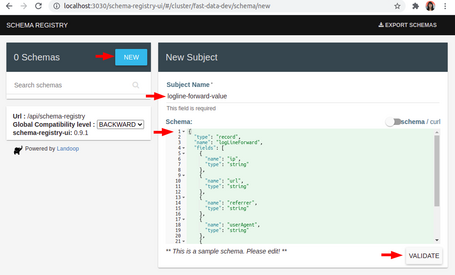

• Se crea el nuevo esquema indicando: un nombre, la estructura del esquema Avro, se valida y en el último paso se crea.

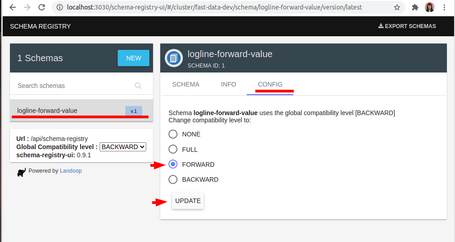

• Una vez generado se indica la compatibilidad, en este caso, la forward.

Ya tenemos nuestro primer esquema con su tipo de compatibilidad y vamos a probarlo con los comandos de Confluent.

3. Se crea desde un terminal un productor de datos con el esquema anterior, productor v1, que publica información en un topic llamado logline-forward con el siguiente comando:

kafka-avro-console-producer \
    --broker-list 127.0.0.1:9092 --topic logline-forward \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineForward","fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"userAgent","type":"string"},{"name":"sessionId","type":["null","string"],"default":null}]}'

4. Se crea desde un terminal un consumidor de datos con el esquema anterior, consumidor v1, que procesa información del mismo topic logline-forward con el siguiente comando:

kafka-avro-console-consumer --topic logline-forward \
    --bootstrap-server 127.0.0.1:9092 \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineForward,"fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"userAgent","type":"string"},{"name":"sessionId","type":["null","string"],"default":null}]}'

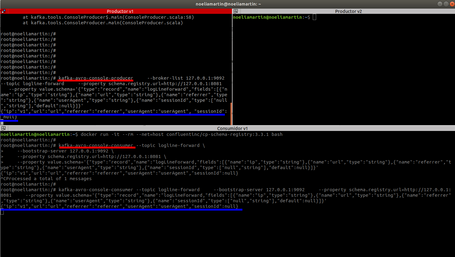

5. Se comienza a enviar datos desde el productor v1 y vemos cómo son leídos por el consumidor v1:

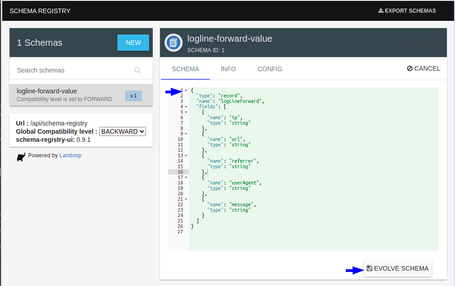

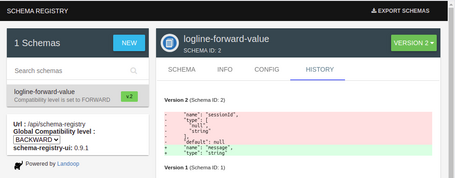

6. Se actualiza el esquema Avro de nuestra línea de log siguiendo los cambios permitidos para este tipo de compatibilidad en el Registry:

• Se elimina un campo opcional: sessionId.
• Se añade un campo: message.

7. Se genera un productor de datos con el nuevo esquema, el productor v2, con el siguiente comando:

kafka-avro-console-producer \
    --broker-list 127.0.0.1:9092 --topic logline-forward \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineForward","fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"userAgent","type":"string"},{"name":"message","type":"string"}]}'

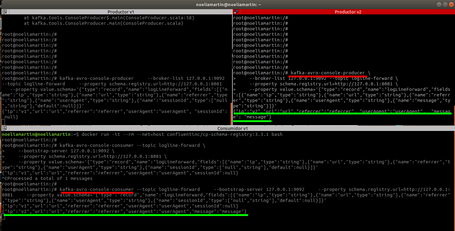

8. Se generan datos con el nuevo esquema desde el productor v2 y se observa como el antiguo consumidor es capaz de procesar los mensajes:

Conclusiones:

• En la compatibilidad forward se modifica el esquema y se evoluciona el productor y el consumidor no se actualiza. Nuestro antiguo consumidor es capaz de procesar esa información con la nueva estructura sin problemas.

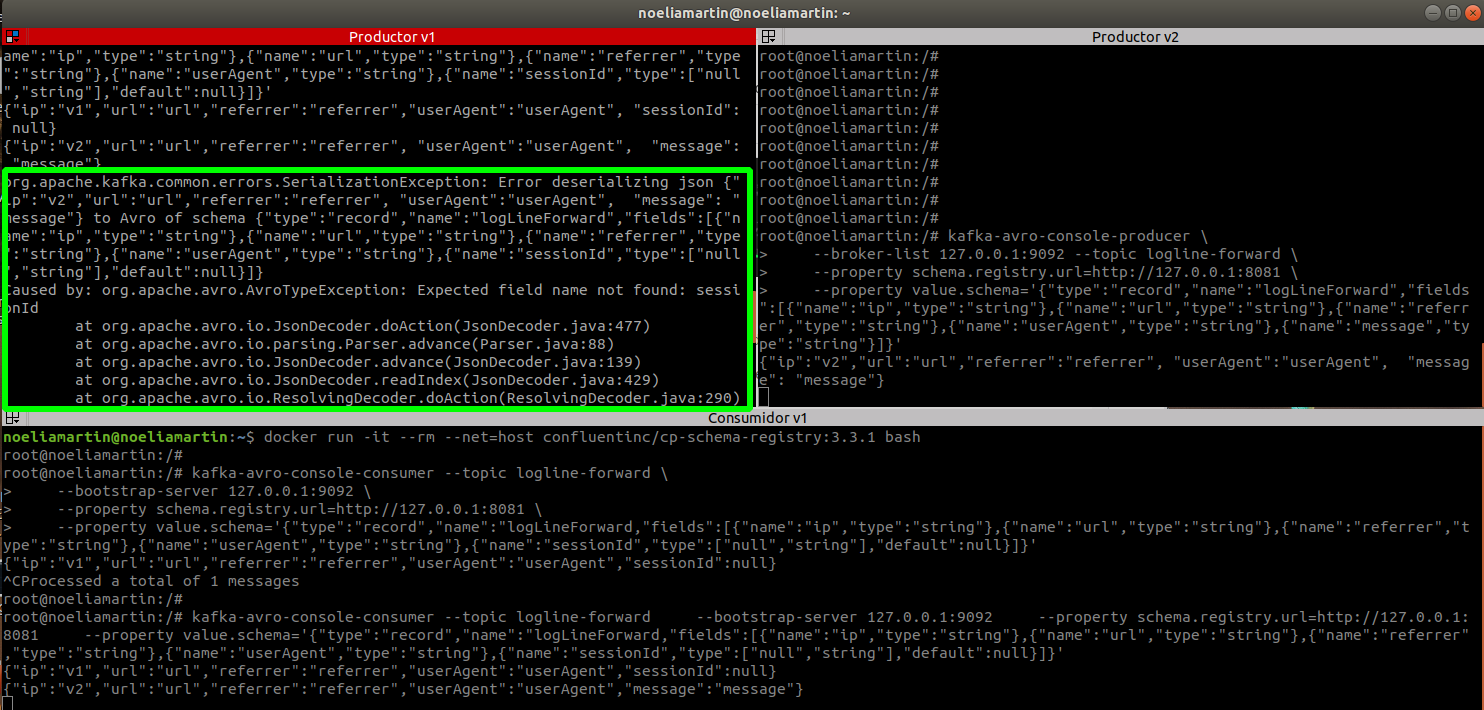

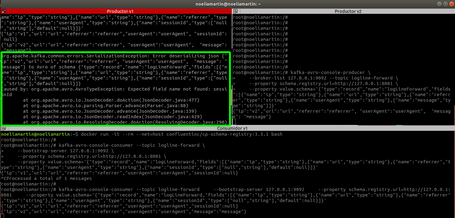

• Si se tratan de enviar datos desde los productores que no sigan el esquema se obtiene un error:

Compatibilidad backward

1. Para probar este modo de compatibilidad hay que repetir hasta el paso 3 del modo forward anterior, pero con dos salvedades:

• Modificar el nombre del topic y el nombre del esquema en los comandos de Confluent y en el Registry, por ejemplo cambiando forward por backward.

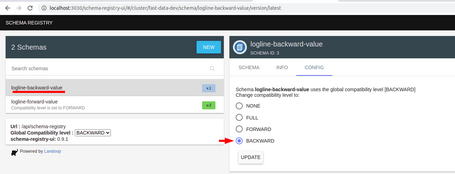

• Al crear el esquema inicial configurar la compatibilidad acorde de esta forma:

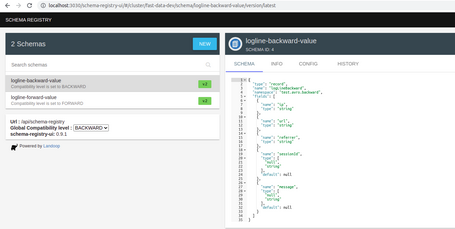

2. Se actualiza el esquema Avro de nuestra línea de log siguiendo los cambios permitidos para este tipo de compatibilidad en el Registry:

• Se elimina un campo: userAgent.
• Se añade un campo opcional: message.

3. Se genera un consumidor utilizando el esquema evolucionado, es decir, la versión 2 del esquema con el siguiente comando:

kafka-avro-console-producer \ --broker-list 127.0.0.1:9092 --topic logline-backward \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineBackward","namespace":"test.avro.backward","fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"sessionId","type":["null","string"],"default":null},{"name":"message","type":["null","string"],"default":null}]}'

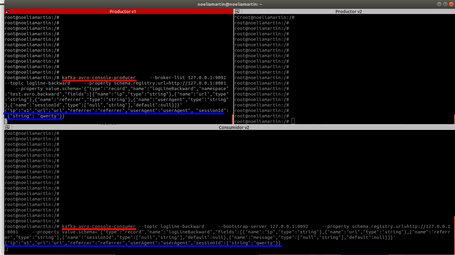

4. Se envían datos desde el productor v1, el que tenía la versión de esquema previo, y se observa cómo el consumidor v2 con el esquema nuevo es capaz de procesarlo.

Conclusiones:

• En la compatibilidad backward se modifica el esquema y se evoluciona el consumidor y el productor no se actualiza. Nuestro nuevo consumidor es capaz de procesar la información con la estructura anterior sin problemas.

Compatibilidad completa o full

1. Para probar este modo de compatibilidad hay que repetir hasta el paso 5 del modo forward pero con dos salvedades:

• Modificar el nombre del topic y el nombre del esquema en los comandos de Confluent y en el Registry, por ejemplo cambiando forward por full.

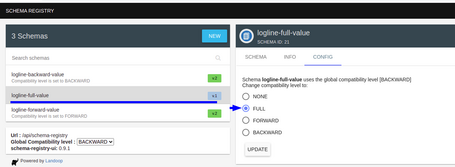

• Al crear el esquema inicial configurar la compatibilidad acorde de esta forma:

En este punto tenemos configurados nuestro productor y consumidor con la versión inicial del esquema (v1) lo que se ha llamado productor v1 y consumidor v1.

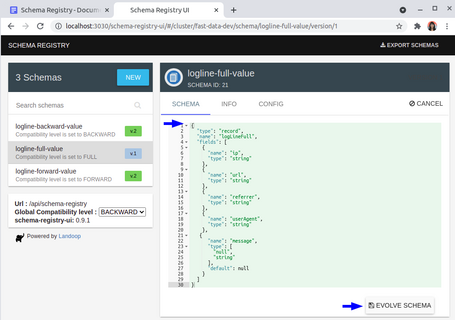

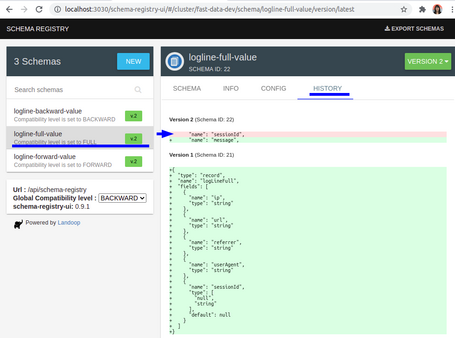

2. Se actualiza el esquema Avro de nuestra línea de log siguiendo los cambios permitidos para este tipo de compatibilidad en el Registry:

• Se elimina un campo opcional: sessionId.
• Se añade un campo opcional: message.

En este punto ya tenemos la versión 2 de nuestro esquema.

3. Se genera un productor de datos con el nuevo esquema, el productor v2, con el siguiente comando:

kafka-avro-console-producer \
    --broker-list 127.0.0.1:9092 --topic logline-full \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineFull","fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"userAgent","type":"string"},{"name":"message","type":["null","string"],"default":null}]}'

4. Se genera un consumidor de datos con el nuevo esquema, el productor v2, con el siguiente comando:

kafka-avro-console-consumer --topic logline-full \
    --bootstrap-server 127.0.0.1:9092 \
    --property schema.registry.url=http://127.0.0.1:8081 \
    --property value.schema='{"type":"record","name":"logLineFull","fields":[{"name":"ip","type":"string"},{"name":"url","type":"string"},{"name":"referrer","type":"string"},{"name":"userAgent","type":"string"},{"name":"message","type":["null","string"],"default":null}]}'

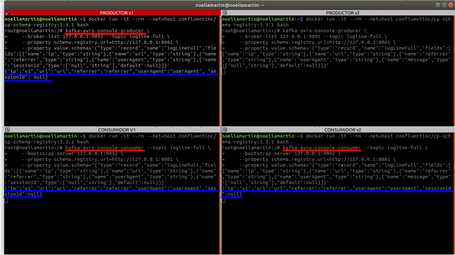

5. Se envían a Kafka datos desde el productor con la versión inicial del esquema, productor v1. Se observa como tanto el consumidor v1 del esquema inicial como el consumidor v2 del esquema evolucionado pueden procesar el mensaje:

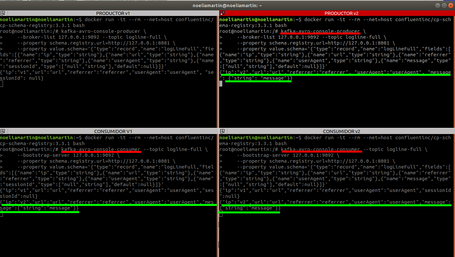

6. Se envían datos a Kafka desde el productor con la nueva versión del esquema, productor v2. Se observa como tanto el consumidor v1 del esquema inicial como el consumidor v2 del esquema evolucionado pueden procesar el mensaje:

Conclusiones:

• En la compatibilidad full se modifica el esquema y se evoluciona el consumidor y el productor. Los consumidores son capaces de procesar la información con la estructura de ambas versiones sin problemas.

Consejos para mantener la compatibilidad

¿Qué tipo de compatibilidad uso?

• Si quieres actualizar los datos sin actualizar los consumidores, forward.
• Si quieres actualizar el esquema pero que se sigan produciendo mensajes en el formato anterior, es decir, no vas a actualizar el productor, backward.
• Siempre que puedas utiliza la compatibilidad full, es la mejor forma de garantizar la viabilidad a largo plazo.

¿Cómo genero los esquemas para evitar problemas de compatibilidad?

• Al evolucionar un esquema añade SIEMPRE valores por defecto y NUNCA borres campos obligatorios, sólo los campos opcionales con valores por defecto.
• Incluye valores por defecto a todos los valores susceptibles de ser borrados o ser opcionales.
• No renombres campos, añade otros nombres o alias.
• Ten cuidado a la hora de utilizar los enumerados, solo para casos que sean muy estables y no vayan a cambiar, en caso de duda, usa mejor String.
